یکی از مهم ترین اجزای هر شبکه کامپیوتری، کابل های شبکه هستند که وظیفه انتقال داده ها را بر عهده دارند. اما چطور می توان از کیفیت و عملکرد صحیح این کابل ها مطمئن شد؟ پاسخ این سوال در تست های مختلفی نهفته است که روی کابل شبکه انجام می شود. یکی از مهم ترین و دقیق ترین این تست ها، تست پرمننت نام دارد.
در ادامه همین مطلب می خواهیم به طور کامل با تست پرمننت آشنا شده و اهمیت آن در تضمین کیفیت کابل های شبکه را بررسی کنیم. همچنین با انواع این تست، نحوه انجام آن و تجهیزات مورد نیاز آشنا خواهیم شد. اگر می خواهید اطلاعات جامعی درباره تست پرمننت کابل شبکه به دست آورید، ادامه مطلب را مشاهده کنید.
تست پرمننت چیست؟
تست پرمننت یا به عبارت دقیق تر، تست لینک دائم (Permanent Link Test)، یک روش استاندارد برای اطمینان از کیفیت و عملکرد صحیح بخش ثابت و دائمی کابل کشی شبکه است. این تست روی قسمتی از کابل کشی انجام می شود که معمولا در دیوارها، کف یا سقف کاذب قرار دارد و به ندرت تغییر می کند.
در واقع، تست پرمننت بخشی از کابل کشی را بررسی می کند که از پشت پچ پنل در اتاق سرور یا مرکز داده شروع شده و تا پریز شبکه در محل کار کاربر ادامه می یابد. این تست شامل کابل های رابط (پچ کورد) نمی شود و فقط بخش ثابت کابل کشی را ارزیابی می کند.
تست پرمننت با استفاده از تجهیزات خاصی انجام می شود که به آنها تستر کابل یا آنالایزر کابل می گویند. معروف ترین و معتبرترین برند در این زمینه، فلوک نتورکس (Fluke Networks) است که دستگاه های آن استاندارد طلایی صنعت شبکه محسوب می شوند.
چرا تست پرمننت اهمیت دارد؟
حال که با مفهوم تست پرمننت آشنا شدیم، بیایید ببینیم چرا این تست تا این حد مهم است و چرا زمان و هزینه صرف انجام آن می شود:
اطمینان از عملکرد صحیح زیرساخت شبکه
تست پرمننت به ما اطمینان می دهد که بخش اصلی و ثابت شبکه ما درست کار می کند. وقتی مشکلی در شبکه پیش می آید، اولین مظنون معمولا کابل ها هستند. با انجام این تست، می توانیم با اطمینان بگوییم که مشکل از کابل کشی نیست و وقت و انرژی خود را صرف بررسی سایر بخش ها کنیم.
تضمین سرعت و کیفیت انتقال داده
تست پرمننت پارامترهای مختلفی را اندازه گیری می کند که مستقیما بر سرعت و کیفیت انتقال داده تاثیر می گذارند. با پاس کردن این تست، می توانیم مطمئن باشیم که کابل کشی ما قابلیت پشتیبانی از سرعت های بالا مانند 1 گیگابیت یا حتی 10 گیگابیت بر ثانیه را دارد.
رعایت استانداردها و الزامات قانونی
بسیاری از سازمان ها و شرکت های بزرگ برای تایید کیفیت شبکه خود، نیاز به گزارش تست پرمننت دارند. این تست می تواند مدرکی باشد که نشان دهد کار ما مطابق با استانداردهای صنعتی مانند ANSI/TIA-568 یا ISO/IEC 11801 انجام شده است.
تشخیص زودهنگام مشکلات
تست پرمننت می تواند مشکلات احتمالی در کابل کشی را قبل از اینکه به مشکلات جدی تبدیل شوند، شناسایی کند. این امر به ما امکان می دهد قبل از راه اندازی کامل شبکه، مشکلات را برطرف کنیم.
پارامترهای مورد بررسی در تست پرمننت
در تست پرمننت پارامترهای مختلفی اندازه گیری و بررسی می شود. برخی از مهم ترین این پارامترها عبارتند از:
1. Wire Map (نقشه سیم کشی)
این پارامتر بررسی می کند که آیا همه زوج سیم ها به درستی به پین های مربوطه متصل شده اند یا خیر. همچنین وجود اتصال کوتاه یا قطعی در سیم ها را نیز مشخص می کند.
2. Length (طول)
طول کل کابل را اندازه گیری می کند تا مطمئن شود از حداکثر طول مجاز (معمولا 90 متر برای لینک دائم) تجاوز نکرده است.
3. Insertion Loss (افت ورودی)
میزان کاهش قدرت سیگنال در طول کابل را اندازه گیری می کند. هر چه این مقدار کمتر باشد، کیفیت کابل بهتر است.
4. NEXT (Near-End Crosstalk)
تداخل سیگنال بین زوج سیم های مجاور در یک انتهای کابل را اندازه گیری می کند.
5. Return Loss (افت برگشتی)
میزان انعکاس سیگنال به دلیل ناهمگونی امپدانس در طول کابل را نشان می دهد.
6. Propagation Delay (تاخیر انتشار)
زمان لازم برای انتقال سیگنال از یک سر کابل به سر دیگر را اندازه گیری می کند.
7. Delay Skew (اختلاف تاخیر)
تفاوت در زمان انتقال سیگنال بین سریع ترین و کندترین زوج سیم را نشان می دهد.
انواع تست پرمننت
تست پرمننت انواع کابل شبکه می تواند به چند روش مختلف انجام شود:
- تست پرمننت با دو اتصال دهنده:
رایج ترین نوع تست پرمننت است که در آن کابل از یک پچ پنل به یک پریز شبکه متصل می شود. - تست پرمننت با سه اتصال دهنده:
در این نوع تست، یک نقطه تجمیع (Consolidation Point) بین پچ پنل و پریز شبکه قرار می گیرد. - تست پرمننت داده مرکزی با دو اتصال دهنده:
این نوع تست مخصوص مراکز داده است و معمولا از یک پچ پنل به پچ پنل دیگر انجام می شود.
تفاوت تست پرمننت با تست چنل
یکی از سوالاتی که معمولا پیش می آید، تفاوت بین تست پرمننت و تست چنل است. تست چنل (Channel Test) کل مسیر ارتباطی از تجهیز فعال شبکه تا کامپیوتر کاربر را شامل می شود، در حالی که تست پرمننت فقط بخش ثابت کابل کشی را بررسی می کند.
تست چنل شامل پچ کوردها نیز می شود، اما تست پرمننت آنها را در نظر نمی گیرد. به همین دلیل، تست پرمننت معمولا سخت گیرانه تر است و اگر کابلی تست پرمننت را پاس کند، به احتمال زیاد تست چنل را نیز با موفقیت پشت سر می گذارد.
بهترین برندهای کابل شبکه توجه ویژه ای به این تست ها دارند.
تجهیزات مورد نیاز برای تست پرمننت
برای انجام تست پرمننت به تجهیزاتی که در ادامه از آن ها نام می بریم احتیاج است:
1. دستگاه تستر کابل
یکی از مهم ترین تجهیزات برای انجام تست پرمننت، یک دستگاه تستر کابل با قابلیت تست پرمننت است. برند فلوک نتورکس (Fluke Networks) یکی از معتبرترین سازندگان این تجهیزات است. مدل های معروف این برند شامل DSX-5000 و DSX-8000 هستند.
2. آداپتورهای پرمننت لینک
این آداپتورها به دستگاه تستر متصل می شوند و امکان اتصال به کابل شبکه را فراهم می کنند.
3. نرم افزار تحلیل نتایج
برای تحلیل و گزارش گیری از نتایج تست، معمولا از نرم افزارهای خاصی استفاده می شود. برای مثال، نرم افزار LinkWare از فلوک نتورکس یکی از گزینه های محبوب در این زمینه هستند.
مراحل انجام تست پرمننت
انجام تست پرمننت شامل مراحل زیر است:
- آماده سازی تجهیزات: دستگاه تستر را روشن کرده و آداپتورهای مناسب را به آن متصل کنید.
- تنظیم پارامترهای تست: نوع کابل، استاندارد مورد نظر و سایر پارامترها را در دستگاه تنظیم کنید.
- اتصال به کابل: آداپتورها را به دو سر کابل مورد نظر (معمولا در پچ پنل و پریز شبکه) متصل کنید.
- انجام تست: دستور شروع تست را صادر کرده و منتظر بمانید تا دستگاه تمام پارامترها را اندازه گیری کند.
- بررسی نتایج: نتایج تست را بررسی کنید. دستگاه معمولا وضعیت Pass یا Fail را نشان می دهد.
- ذخیره و گزارش گیری: نتایج را ذخیره کرده و در صورت نیاز با استفاده از نرم افزار مربوطه، گزارش کاملی تهیه کنید.
تفسیر نتایج تست پرمننت
پس از انجام تست پرمننت، باید بتوانیم نتایج را به درستی تفسیر کنیم:
Pass (قبول): اگر تمام پارامترها در محدوده استاندارد باشند، کابل تست را با موفقیت پاس می کند.
Fail (رد): اگر یک یا چند پارامتر خارج از محدوده استاندارد باشند، کابل در تست رد می شود.
Pass* (قبول با هشدار): در برخی موارد، کابل تست را پاس می کند اما برخی پارامترها نزدیک به حد مجاز هستند. این وضعیت با علامت ستاره مشخص می شود و نیاز به توجه بیشتر دارد.
در صورت رد شدن کابل در تست، باید علت را بررسی کرد. معمولا دستگاه های تستر، اطلاعات دقیقی درباره پارامترهای خارج از محدوده و محل تقریبی مشکل ارائه می دهند.
رایج ترین مشکلات در تست پرمننت
برخی از مشکلات رایج که ممکن است در تست پرمننت با آنها مواجه شویم عبارتند از:
- طول بیش از حد: اگر طول کابل از 90 متر بیشتر باشد، معمولا در تست رد می شود.
- اتصالات نامناسب: اگر سیم ها به درستی به کانکتورها متصل نشده باشند، مشکلاتی در Wire Map ایجاد می شود.
- کیفیت پایین کابل: کابل های با کیفیت پایین ممکن است در پارامترهایی مانند NEXT یا Return Loss مشکل داشته باشند.
- آسیب فیزیکی: اگر کابل در مسیر آسیب دیده باشد (مثلا له شدگی یا پارگی)، می تواند باعث رد شدن در تست شود.
- تداخل الکترومغناطیسی: چنانچه کابل در مجاورت منابع نویز الکترومغناطیسی قرار گرفته باشد، ممکن است در پارامترهای مربوط به crosstalk مشکل ایجاد شود.
مقایسه کابل های مختلف در تست پرمننت
انواع مختلف کابل های شبکه در تست پرمننت عملکرد متفاوتی دارند:
کابل Cat5e: این کابل ها برای سرعت های تا 1 گیگابیت بر ثانیه طراحی شده اند. در تست پرمننت معمولا عملکرد قابل قبولی دارند اما در فرکانس های بالاتر ممکن است با محدودیت مواجه شوند.
کابل Cat6: این کابل ها برای سرعت های تا 10 گیگابایت بر ثانیه (در فاصله های کوتاه) مناسب هستند. در تست پرمننت معمولا نتایج بهتری نسبت به Cat5e دارند.
کابل Cat6A: کابل های Cat6A برای سرعت 10 گیگابایت در تمام طول 100 متری طراحی شده اند. در تست پرمننت معمولا بهترین نتایج را ارائه می دهند.
کابل Cat7: این کابل ها از همه انواع قبلی عملکرد بهتری در تست پرمننت دارند، اما به دلیل هزینه بالا کمتر استفاده می شوند.
کابل شبکه لگراند و تست پرمننت
کابل های شبکه لگراند (Legrand) از جمله محصولات با کیفیت در صنعت شبکه هستند که در تست پرمننت عملکرد خوبی از خود نشان می دهند. این کابل ها در انواع مختلف از جمله Cat5e، Cat6 و Cat6A عرضه می شوند و هر کدام برای کاربردهای خاصی مناسب هستند.
کابل های لگراند به دلیل کیفیت ساخت بالا و استفاده از مواد مرغوب، معمولا در پارامترهای مهم تست پرمننت مانند NEXT، Return Loss و Insertion Loss نتایج خوبی کسب می کنند. همچنین دارای شیلد مناسبی هستند که باعث می شود در محیط های با نویز الکترومغناطیسی بالا نیز عملکرد خوبی داشته باشند.
برای اطمینان از کیفیت کابل های لگراند و سایر برندها، همیشه توصیه می شود پس از نصب، حتما تست پرمننت انجام شود. این کار نه تنها کیفیت کابل را تایید می کند، بلکه صحت نصب و اتصالات را نیز بررسی می کند.

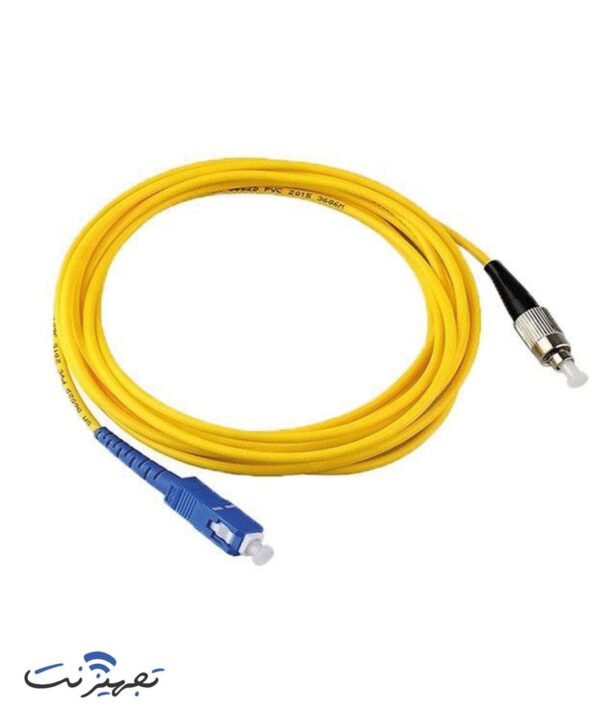

پچ کورد فیبرنوری FC_SC. UPC سه متری سینگل مود داپلکس 3 میلی متر
موجود
پچ کورد فیبرنوری LC_LC. UPC سه متری سینگل مود داپلکس 3 میلی متر
موجود
جمع بندی
تست پرمننت یکی از مهم ترین آزمون هایی است که برای اطمینان از کیفیت و عملکرد صحیح کابل کشی شبکه انجام می شود. این تست با بررسی دقیق پارامترهای مختلف، به ما اطمینان می دهد که زیرساخت شبکه ما قادر به پشتیبانی از سرعت ها و پروتکل های مورد نیاز است.
انجام منظم تست پرمننت می تواند به افزایش طول عمر شبکه، کاهش هزینه های نگهداری و بهبود کلی عملکرد شبکه کمک کند. همچنین، داشتن گزارش تست پرمننت می تواند برای رعایت استانداردها و الزامات قانونی در برخی صنایع ضروری باشد.
تست پرمننت تنها یکی از جنبه های مهم در راه اندازی و نگهداری یک شبکه با کیفیت است. در کنار آن، استفاده از تجهیزات با کیفیت، طراحی صحیح شبکه و نصب اصولی نیز اهمیت زیادی دارند.
برای خرید انواع کابل شبکه با کیفیت که قابلیت پاس کردن تست پرمننت را دارند، می توانید از محصولات فروشگاه تجهیز نت استفاده کنید. این فروشگاه انواع کابل های شبکه از برندهای معتبر مانند لگراند را با قیمت مناسب و ضمانت کیفیت ارائه می دهد.
